在大型罐体复合材料制造过程中，碳纤维铺层质量与结构装配精度直接决定最终产品性能。

随着构件尺寸增大与曲面结构复杂化，传统依赖人工划线、样板定位与经验校正的方式，逐渐暴露出效率与一致性不足的问题。

如何将设计数据更直接、更稳定地转化为现场施工依据，成为复材制造数字化升级的关键环节。

罐体复材制造的曲面挑战
在大型罐体工艺中，主要问题集中在以下三个方面：

1｜大面积铺层精度控制难碳纤维预浸料铺层通常涉及大尺寸模具与多层结构。传统方式依赖人工标记与目视对齐，容易产生累积误差，影响层间一致性。
2｜复杂曲面定位依赖经验复合材料构件普遍具有双曲面或非规则几何特征，平面样板与传统划线方式难以真实贴合曲面，导致定位偏差频繁发生。
3｜装配过程测量步骤繁琐在内部结构（如加强筋、隔框等）装配中，需要反复测量与校正，工艺节拍受人为因素影响较大。

数字化解决方案：从数据到现场的闭环引导
针对上述问题，LightVision构建了一套面向复材罐体工艺的数字化投影引导系统，由RayQuick投影控制软件与LightVision 3D激光投影定位系统组成。

该系统的核心逻辑是：
将CAD设计数据转化为可视化空间投影，实现设计与制造的直接对接。
✔ RayQuick投影控制软件（工艺控制层）RayQuick负责将数字化工艺数据转化为可执行的投影路径，是整个系统的控制核心：将CAD模型转化为投影任务*定义铺层轮廓、方向与层间边界*支持多工位、多设备协同控制*提供曲面映射计算与投影校准功能
其作用是确保“设计意图”在数字层面被准确解析与标准化。
✔ LightVision 3D激光投影定位系统（空间执行层）
LightVision负责将数字指令转化为现场可见的空间光学引导：*在模具表面生成高精度铺层轮廓投影*显示纤维铺设方向与角度基准*支持复杂曲面自适应投影补偿*提供装配位置与结构边界实时引导
其作用是将“不可见的设计数据”转化为“可直接执行的空间信息”。

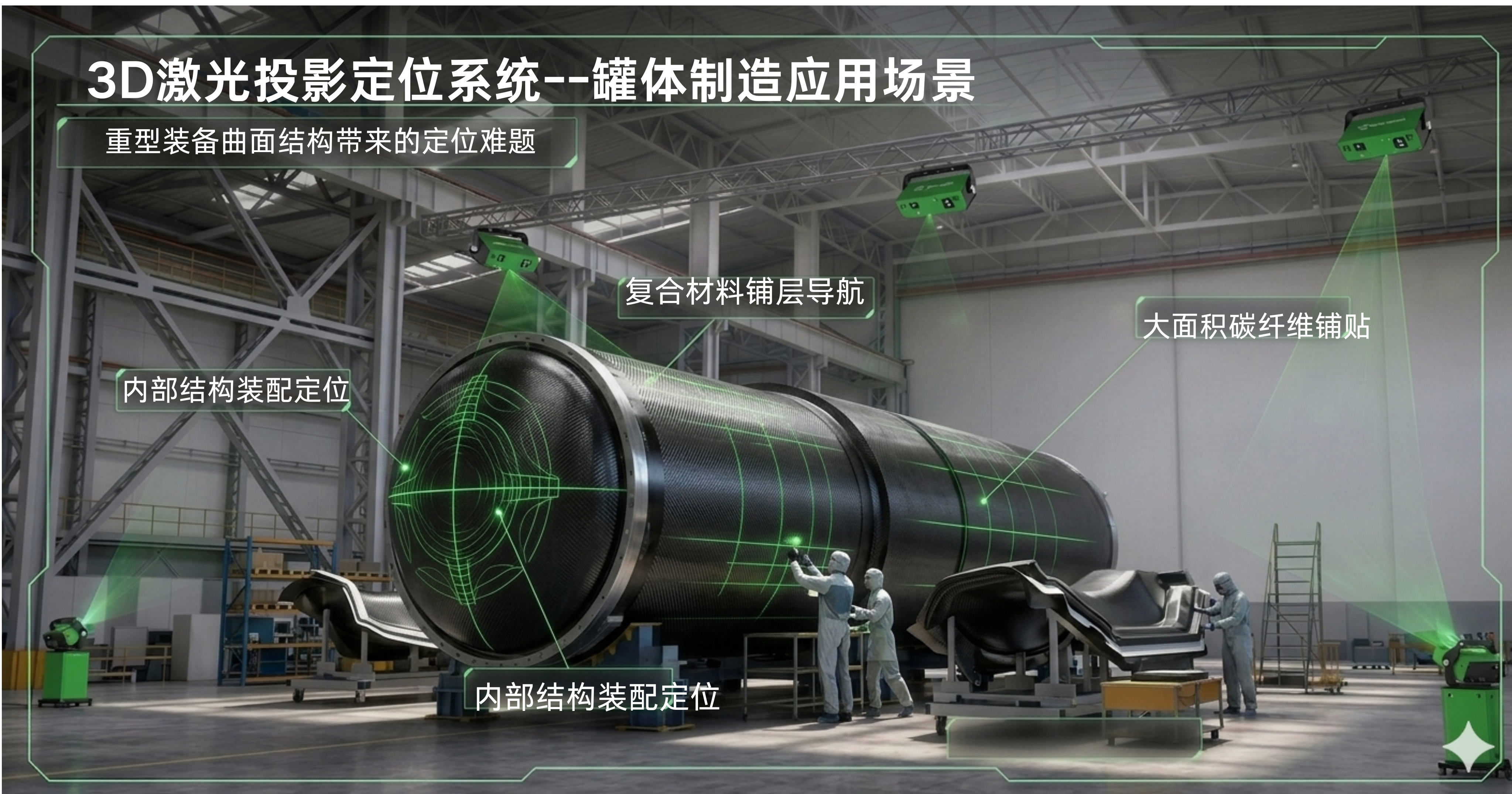

在大型罐体复材制造中的典型应用

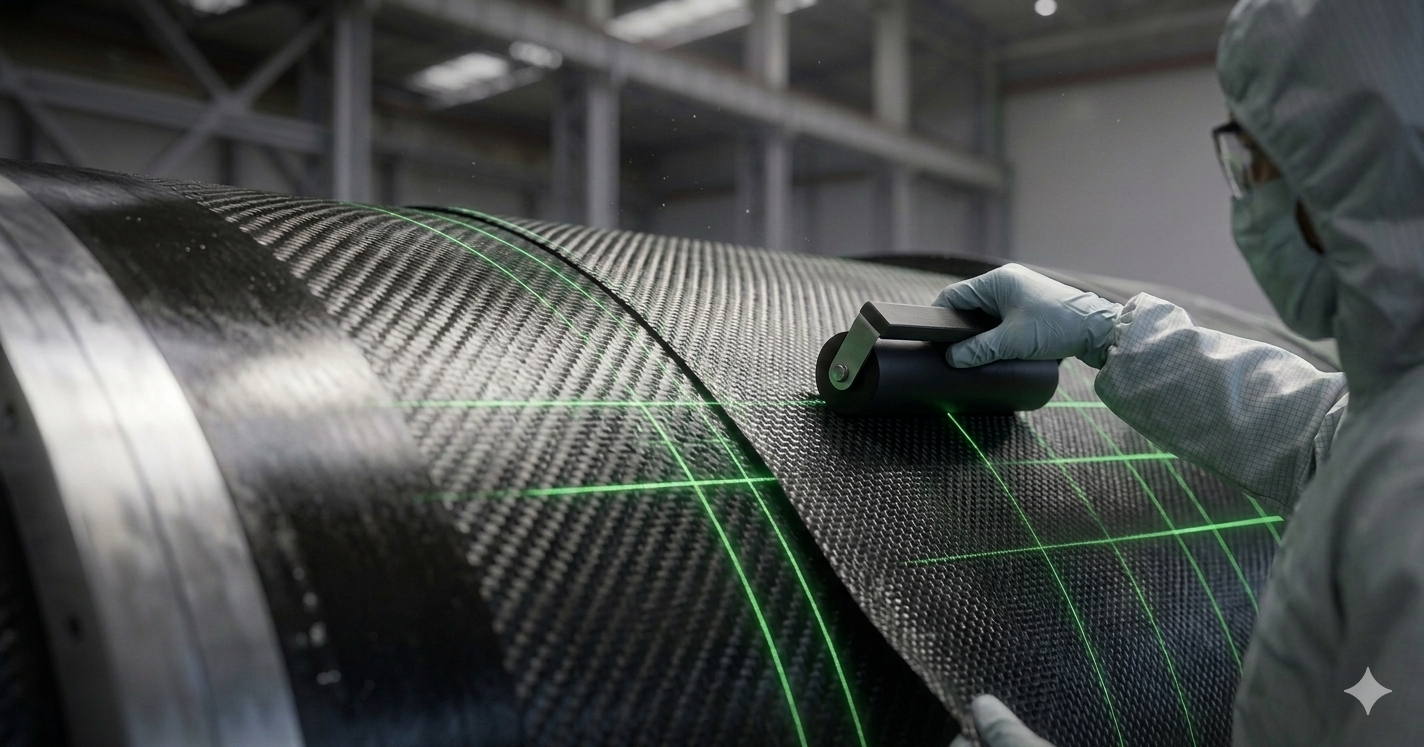

1｜碳纤维大面积铺层引导
系统可将每一层铺层轮廓、方向角度及边界信息直接投射至模具表面，实现全过程可视化指导。*铺层路径清晰可见*纤维方向（0°/±45°/90°）明确标识*层间边界与重叠区域直观呈现该方式减少了对人工标记的依赖，提高了铺层一致性与重复性。
2｜曲面结构自适应投影针对双曲面及复杂几何模具，系统基于三维模型进行空间映射与畸变补偿，使投影内容与实际曲面保持一致。*投影内容随曲面自动贴合*减少传统平面标线误差*保持复杂区域的空间精度稳定性在典型配置下，系统可实现工业级空间对齐精度.
3｜罐体内部结构装配引导在罐体内部结构装配过程中，系统可直接提供：*隔框与加强筋安装位置线*结构对接基准与边界轮廓*关键孔位定位参考有效减少重复测量步骤，提高装配效率与一致性。

四、系统价值
传统罐体曲面复材制造依赖工人经验与现场判断，而LightVision 3D激光投影定位系统提供的是一种基于数字模型的直接执行方式：

在实际应用中，该类系统主要带来以下改进：
1.减少人工划线与重复测量步骤2.提升大尺寸铺层一致性与稳定性3.降低因定位误差导致的返工概率4.提高复杂结构装配效率与节拍可控性
从制造体系角度来看，其核心价值在于提升工艺过程的标准化与可重复性。
